小6息子くんLEGO電車にラズパイで作った自作車載カメラをつける

LEGO互換ラズパイケース、みんなのラズパイコンテストの無償提供企画で当たりましたー!

というわけでこれを使って何か作ろうと。
試行錯誤すること数日、完成しました。

材料の準備

Smarti Pi Kit 3

送られてきたLEGO互換ラズパイケース、「Smarti Pi Kit 3」です。
Amazonになさそう??だったので楽天のリンクでご紹介。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

ラズベリーパイ用SmartiPiキット#3(グレー)
価格:2674円(税込、送料別) (2019/9/13時点)


ラズパイのケースと、カメラモジュールのケースがついています。

カメラモジュール

しかしうちにはWebカメラはあるけどカメラモジュールがなかった・・・
ケチって互換カメラを買ってみました。

到着後、早速セットしてみます!

じゃーん

本体のケースもカメラモジュールのケースも片面にレゴの突起が付いていて、ブロックをはめることができるようになってます♪

何を隠そう、うちにはLEGOがたくさんあります。
早速つくってみよう!

くじら型車両になった

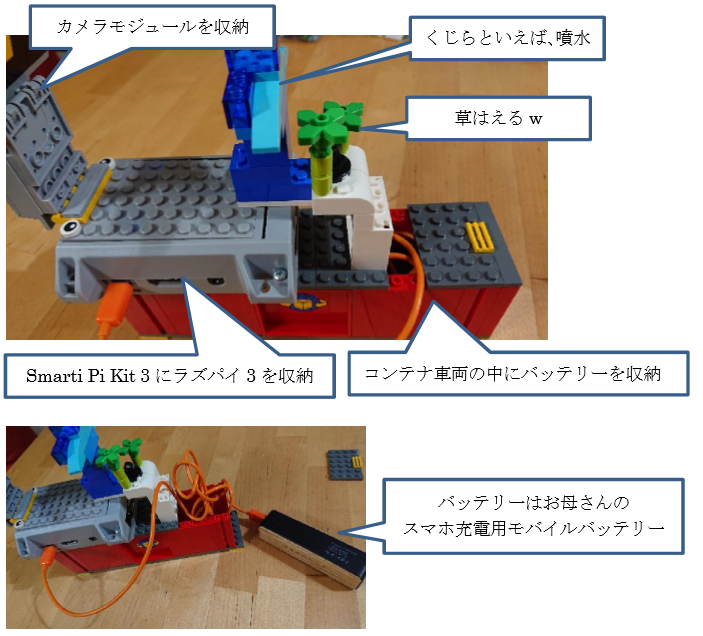

わかりますかねえ、くじらくんの頭の上にカメラモジュールが乗っていて、体からは噴水が出ています。

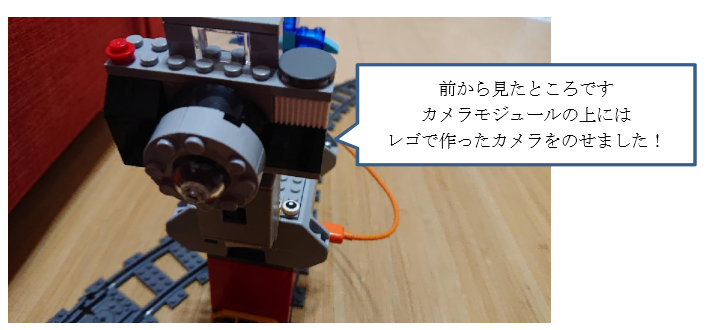

これを、LEGOの電車の車両につけてみることにしました!

f:id:toriko0413:20190913134549p:plain
f:id:toriko0413:20190913134602p:plain

ずっと電車を追いかけて撮影してるので、名付けて「撮り鉄くじらくん」です!

LEGO完成☆

f:id:toriko0413:20190913135338p:plain

撮影プログラムを作る

息子くん、「スマホ(タブレット)から起動できて、mp4で録画したものをさらにスマホで確認できるようにしたい」と。
ラズパイで撮影したらH264という形式になるみたいなので変換も必要みたいです。
Webサーバー立てて、変換して…、なんかもくもくと作っていました。

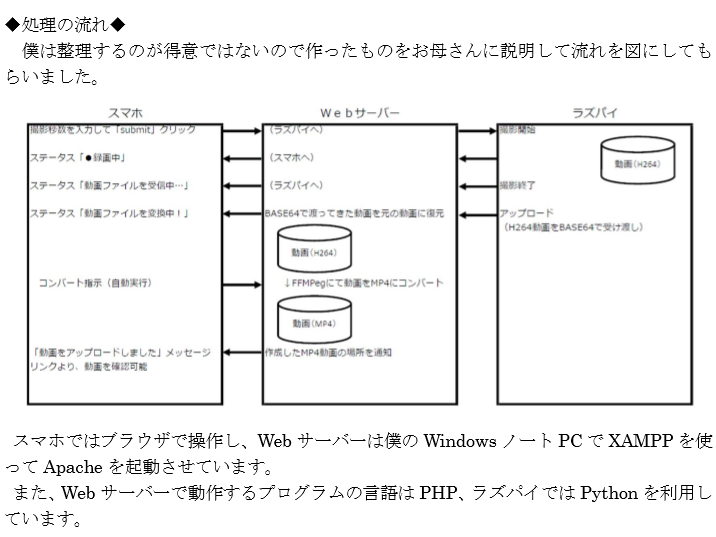

そして見事完成してたのですが、内部構造がどうなってるか聞き取って私が息子くんの代わりにまとめてみました。

f:id:toriko0413:20190913140141p:plain
f:id:toriko0413:20190913140154p:plain

スマホ(タブレット)から撮影秒数を入力して「submit」を押すだけで、待ってると撮影開始・完了して動画を変換してダウンロードできるという流れです。

実際の動画がこちら!

『ラズパイ車載カメラ「撮り鉄くじらくん」紹介 LEGO』

上の動画で実際に撮り鉄くじらくんの撮った動画
『ラズパイ車載カメラ「撮り鉄くじらくん」が撮影した動画』

さいごに

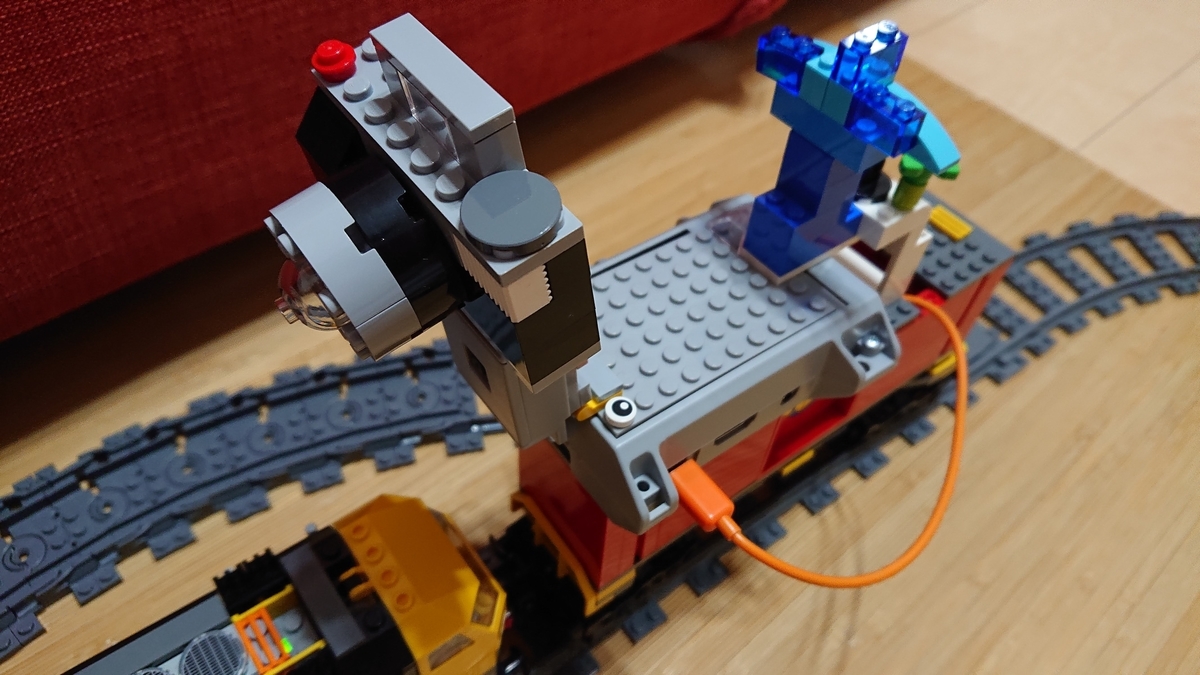

この作品で無事に応募もできたので、これでケースは息子くんのものに。
(無償提供企画はコンテスト応募を条件にもらえるんです)
やったね☆
